HY800型臥式活塞推料離心機供油站總成

HY800-N型臥式活塞推料離心機供油站主要由油泵電機，雙聯葉片泵，復式節流閥、濾油器、聯軸節、壓力表及各種油管、管接頭等組成，其中結構較復雜的零部件是復式節流閥，它主要由節流閥，差壓閥、調節螺栓、旋塞、壓縮彈簧、錐形盤、閥體、閥底蓋、閥頂蓋等零件組成。供油站是用標準緊固件將它們連接成一體，整個部件固定在油箱后段上面，是整個機器的供油系統，而復式節流閥的作用是調整推料次數和穩定油壓。

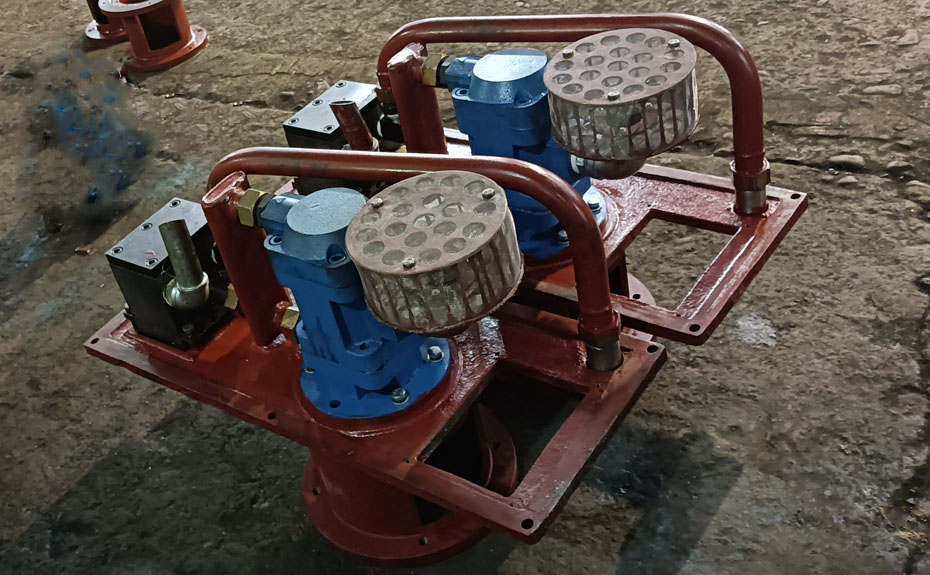

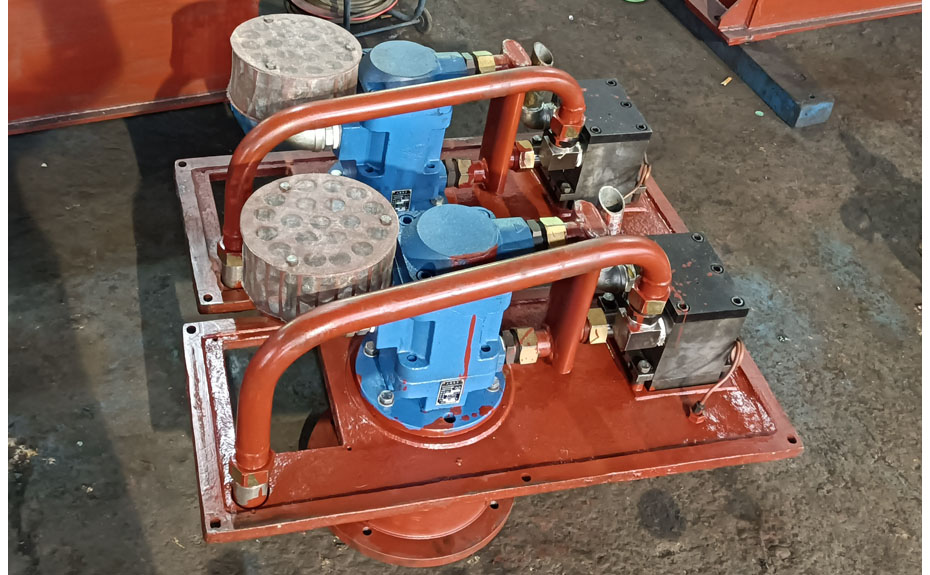

圖為HY800-N型臥式活塞推料離心機供油站總成。
